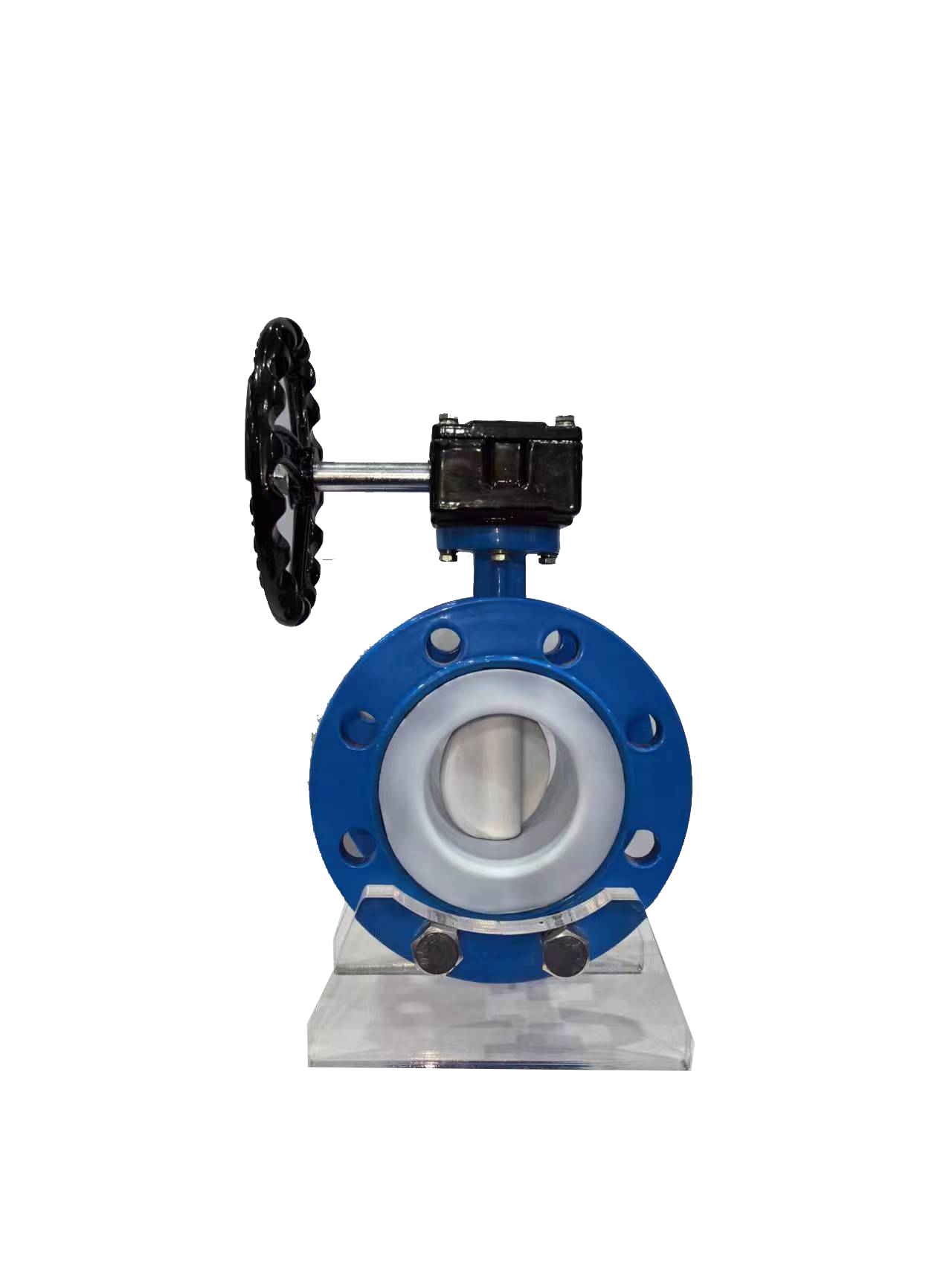

বাটারফ্লাই ভালভের মূল গঠন কী?

ক-এর মূল কাঠামো তৈরি করে এমন উপাদানগুলি কী কী?প্রজাপতি ভালভ?

ক এর মূল গঠনপ্রজাপতি ভালভপ্রধানত একটি ভালভ বডি, একটি ভালভ স্টেম, একটি প্রজাপতি প্লেট এবং একটি সিলিং উপাদান অন্তর্ভুক্ত। ভালভ বডি সাধারণত মাঝারি প্রবাহ প্রতিরোধের কমাতে মসৃণ অভ্যন্তরীণ দেয়াল সহ নলাকার কাঠামোর মধ্য দিয়ে সোজা হয়; ভালভ স্টেমটি ড্রাইভ ডিভাইস এবং প্রজাপতি প্লেটের সাথে সংযুক্ত, টর্ক প্রেরণ এবং প্রজাপতি প্লেটটিকে ঘোরানোর জন্য ড্রাইভ করার জন্য দায়ী; প্রজাপতি প্লেট হল একটি খোলার এবং বন্ধ করার উপাদান যা ভালভ স্টেমের (0 °~90 °) অক্ষের চারপাশে ঘোরার মাধ্যমে প্রবাহকে সামঞ্জস্য করে এবং এর আকৃতি সরাসরি প্রবাহ ক্ষমতাকে প্রভাবিত করে; সিলিং উপাদানটি একটি ভালভ সীট এবং সিলিং উপাদান দিয়ে গঠিত, যা সরাসরি মাধ্যমের সামঞ্জস্যতা এবং সিলিং কার্যকারিতাকে প্রভাবিত করে।

এর মূল বিবরণ কিপ্রজাপতি ভালভপ্লেট নকশা?

প্রজাপতি ভালভের মূল উপাদান হিসাবে, প্রজাপতি প্লেটের নকশা সরাসরি প্রবাহ বৈশিষ্ট্য এবং সিলিং কর্মক্ষমতা প্রভাবিত করে। প্রমিত সুবিন্যস্ত প্রজাপতি প্লেটের একটি চাপ-আকৃতির প্রান্ত রয়েছে, যা তরল প্রতিরোধের হ্রাস করতে পারে, তবে বক্রতা ব্যাসার্ধটি পাইপলাইনের ব্যাসের সাথে মেলে, অন্যথায় ঘূর্ণি গঠন করা সহজ; এককেন্দ্রিক প্রজাপতি প্লেট (যেমন একক উদ্ভট, ডবল উন্মাদনা এবং ট্রিপল উন্মাদ) ভালভ স্টেমের কেন্দ্রে অফসেট করে সিলিং পৃষ্ঠের পরিধান কমায়, ট্রিপল উদ্ভট প্রজাপতি প্লেট শূন্য ফুটো এবং উচ্চ তাপমাত্রা এবং চাপ প্রতিরোধের জন্য একটি অতিরিক্ত কাত কোণ যোগ করে; অনিয়মিত প্রজাপতি প্লেটটি কণার বাধা এড়াতে কণা ধারণকারী মিডিয়ার জন্য গাইড পাঁজর দিয়ে ডিজাইন করা হয়েছে।

কিভাবে প্রজাপতি ভালভের সিলিং উপাদান কর্মক্ষমতা প্রভাবিত করে?

সিলিং উপাদানটি প্রজাপতি ভালভগুলিতে মাঝারি কাটঅফ এবং প্রবাহ নিয়ন্ত্রণ অর্জনের মূল চাবিকাঠি। ভালভ সিট উপাদানগুলিকে মাধ্যমের বৈশিষ্ট্য অনুসারে নির্বাচন করা প্রয়োজন, যেমন ভাল তেল প্রতিরোধী কিন্তু কম তাপমাত্রায় সহজে শক্ত হয়ে যাওয়া নাইট্রিল রাবার (এনবিআর), এবং শক্তিশালী ক্ষয় প্রতিরোধী কিন্তু উচ্চ খরচ সহ ফ্লুরোরাবার (FKM); পারস্পরিক ঘর্ষণ দ্বারা সৃষ্ট ফুটো এড়াতে ধাতব ভালভ আসনটি প্রজাপতি প্লেট উপাদানের কঠোরতার পার্থক্যের সাথে মেলে। উপরন্তু, sealing চাপ অনুপাত অবিকল নিয়ন্ত্রণ করা প্রয়োজন. যদি এটি খুব বেশি হয় তবে এটি ভালভের আসনের বিকৃতি ঘটাবে এবং যদি এটি খুব কম হয় তবে এটি শক্তভাবে ফিট হবে না, সরাসরি সিলিং প্রভাবকে প্রভাবিত করবে।
