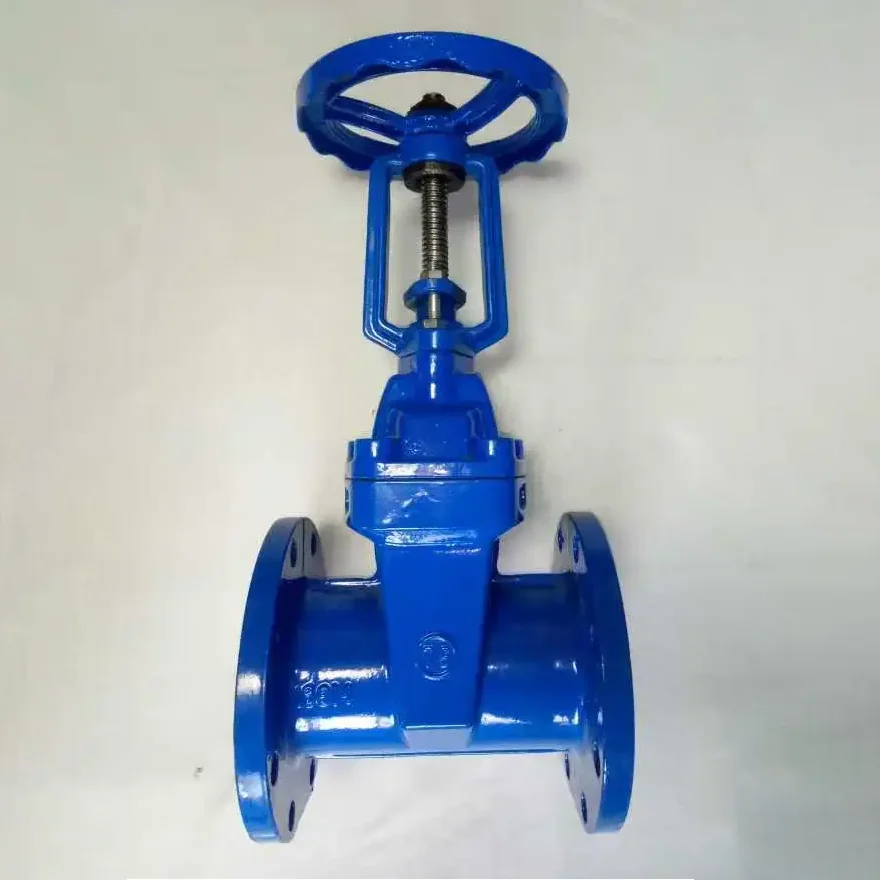

গেট ভালভের কাঠামোগুলি কী কী?

শিল্প পাইপলাইন সিস্টেমে,গেট ভালভএমন এক ধরণের ভালভ যা খুব ঘন ঘন ব্যবহৃত হয়, মূলত পাইপলাইনের মাঝারিটির সম্পূর্ণ উন্মুক্ত বা পূর্ণ বদ্ধ নিয়ন্ত্রণ অর্জনের জন্য ব্যবহৃত হয়। অন্যান্য ধরণের ভালভের সাথে তুলনা করে, গেট ভালভের ছোট প্রবাহ প্রতিরোধের, ভাল সিলিং পারফরম্যান্স এবং দীর্ঘ পরিষেবা জীবনের মতো সুবিধা রয়েছে। ইঞ্জিনিয়ারিং ডিজাইনার এবং ক্রয়কারী পরিচালকদের জন্য, গেট ভালভের প্রধান কাঠামোগত উপাদানগুলি বোঝা পণ্যের কার্যকারিতা আরও সঠিকভাবে নির্বাচন এবং মূল্যায়ন করতে সহায়তা করবে।

নীচে, আমরা কাঠামোগত দৃষ্টিকোণ থেকে একটি স্ট্যান্ডার্ড গেট ভালভের মূল উপাদানগুলি বিশ্লেষণ করব।

1। ভালভ বডি

ভালভ বডি হ'ল গেট ভালভের মূল কাঠামো, যা মাঝারি চাপ সহ্য করতে এবং প্রবাহ এবং ডাউনস্ট্রিম পাইপলাইনগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। বিভিন্ন কাজের শর্ত অনুসারে, ভালভের দেহের সাধারণ উপকরণগুলির মধ্যে কাস্ট আয়রন, কাস্ট স্টিল, স্টেইনলেস স্টিল ইত্যাদি অন্তর্ভুক্ত রয়েছে Its

2। ভালভ কভার

ভালভ কভারটি ভালভের দেহের উপরে ইনস্টল করা হয়, মূলত অভ্যন্তরীণ কাঠামোটি সিল এবং সুরক্ষার জন্য। পরিদর্শন এবং রক্ষণাবেক্ষণের সুবিধার্থে, কিছু বড় গেট ভালভের ভালভ কভারটি একটি বোল্ট সংযোগ নকশা গ্রহণ করে এবং সিলিংয়ের জন্য সিলিং গ্যাসকেট বা ধাতব রিং দিয়ে সজ্জিত।

3। গেট

গেটটি সুইচ অ্যাকশন অর্জনের মূল উপাদান। এটি কেটে যায় বা উপরে এবং নীচে সরে তরলটিকে সংযুক্ত করে। একক গেট, ডাবল গেট, ওয়েজ গেট, সমান্তরাল গেট ইত্যাদির মতো অনেকগুলি গেট রয়েছে, বিভিন্ন কাঠামো বিভিন্ন চাপ এবং কাজের অবস্থার জন্য উপযুক্ত। সিলিং প্রভাব বাড়ানোর জন্য প্রায়শই উচ্চ-চাপ পরিবেশে ওয়েজ গেটগুলি ব্যবহৃত হয়।

4। ভালভ স্টেম

ভালভ স্টেম হ্যান্ডহিল বা অ্যাকুয়েটরকে গেটের সাথে সংযুক্ত করে এবং এটি খোলার এবং সমাপনী শক্তি সংক্রমণ করার জন্য একটি মূল উপাদান। বিভিন্ন কাঠামোগত ফর্ম অনুসারে, ভালভ স্টেমটি দুটি প্রকারে বিভক্ত: রাইজিং স্টেম টাইপ এবং নন-রাইজিং স্টেম টাইপ। উদীয়মান স্টেম ভালভের খোলার এবং সমাপ্তির স্থিতি এক নজরে পরিষ্কার, যা পর্যবেক্ষণ এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক; নন-রাইজিং স্টেম কাঠামো ছোট স্পেস সহ ইনস্টলেশন পরিবেশের জন্য আরও উপযুক্ত।

5. স্টাফিং বক্স

স্টাফিং বাক্সটি ভালভ স্টেম বরাবর মিডিয়ামটি ফাঁস হওয়া থেকে রোধ করতে ব্যবহৃত হয়। এটি সাধারণত গ্রাফাইট, পিটিএফই বা অন্যান্য সিলিং উপকরণ দিয়ে পূর্ণ হয় এবং গ্রন্থিটি টিপে সিলটি গঠিত হয়। উচ্চ তাপমাত্রা এবং উচ্চ চাপের অবস্থার অধীনে, প্যাকিংয়ের পছন্দটি সামগ্রিক সিলিং পারফরম্যান্সের উপর আরও বেশি প্রভাব ফেলে, যা সংগ্রহ প্রক্রিয়াটির একটি গুরুত্বপূর্ণ অঙ্গ যা উপেক্ষা করা যায় না।

6, হ্যান্ডহিল বা ড্রাইভ ডিভাইস

হ্যান্ডহিলটি ম্যানুয়াল গেট ভালভের জন্য একটি সাধারণ ড্রাইভিং পদ্ধতি এবং এটি পরিচালনা করা সহজ। বৃহত-ক্যালিবার বা উচ্চ-চাপ গেট ভালভের জন্য, বৈদ্যুতিক, বায়ুসংক্রান্ত বা হাইড্রোলিক অ্যাকিউটিউটরগুলি সাধারণত রিমোট কন্ট্রোল বা স্বয়ংক্রিয় নিয়ন্ত্রণ কার্যকারিতা অর্জনের জন্য সজ্জিত থাকে। ড্রাইভিং মোডের পছন্দটি প্রকৃত প্রকৌশল প্রয়োজনীয়তা অনুসারে নির্ধারণ করা উচিত।

7 .. সিলিং জুটি

সিলিং জুটিটি গেট এবং ভালভ আসন নিয়ে গঠিত, যা ভালভের সিলিং পারফরম্যান্স নিশ্চিত করার মূল অঞ্চল। উচ্চ-পারফরম্যান্স সিলিং জোড়গুলি ঘন ঘন খোলার এবং সমাপ্তি ক্রিয়াগুলি সহ্য করতে পারে এবং উচ্চ চাপ এবং জারা হিসাবে কঠোর পরিবেশে স্থিতিশীল সিলিং বজায় রাখতে পারে। উচ্চ-মানের পণ্যগুলি সাধারণত সিমেন্টেড কার্বাইড বা পরিধান-প্রতিরোধী খাদ উপকরণ দিয়ে তৈরি হয়।

8। গাইড কাঠামো

খোলার এবং সমাপ্তি প্রক্রিয়া চলাকালীন গেটের স্থিতিশীল অপারেশন নিশ্চিত করার জন্য, কিছু জিভালভ খেয়েছেগাইড গ্রোভ বা গাইড পিন দিয়ে সজ্জিত। এই কাঠামোগত নকশাটি কার্যকরভাবে গেটটিকে ডিফ্লেক্টিং বা আটকে যাওয়া থেকে বিরত রাখতে পারে এবং উচ্চ প্রবাহের হার বা শক্ত কণা সহ কাজের পরিবেশের জন্য বিশেষভাবে উপযুক্ত।

এর কাঠামো বোঝাগেট ভালভকেবল সঠিক মডেল চয়ন করতে সহায়তা করে না, তবে দক্ষতা উন্নত করে এবং পরবর্তী রক্ষণাবেক্ষণ এবং ওভারহোলে ব্যর্থতার হার হ্রাস করে। ক্রেতাদের জন্য, একা দামের ভিত্তিতে ক্রয় করা যায় না এবং উপকরণ, কাঠামো, সিলিং পারফরম্যান্স এবং সরবরাহকারী প্রযুক্তিগত ক্ষমতাগুলি বিস্তৃতভাবে বিবেচনা করা উচিত।

আমাদের সংস্থা বহু বছর ধরে শিল্প ভালভ উত্পাদনকে কেন্দ্র করে, বিভিন্ন কাঠামোগত ধরণের গেট ভালভ পণ্য সরবরাহ করে, অ-মানক কাস্টমাইজেশন এবং প্রযুক্তিগত গাইডেন্স পরিষেবাদিগুলিকে সমর্থন করে। আপনার যদি নির্বাচন সম্পর্কে কোনও প্রশ্ন থাকে তবে দয়া করে নির্দ্বিধায়আমাদের সাথে যোগাযোগ করুন.
