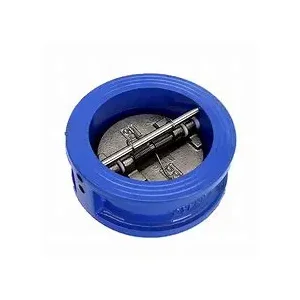

কাস্ট আয়রন প্রজাপতি চেক ভালভ

আমাদের cast ালাই লোহার প্রজাপতি চেক ভালভের ওয়েফার-টাইপ সংযোগটি ইনস্টল করা সহজ করে তোলে। এটি দুটি ফ্ল্যাঞ্জের মধ্যে শক্তভাবে ক্ল্যাম্প করা যেতে পারে, প্রচুর ইনস্টলেশন স্থান সংরক্ষণ করে এবং স্থান-সীমাবদ্ধ পাইপলাইন লেআউট দৃশ্যের জন্য খুব উপযুক্ত।

কাঠামো এবং কাজের নীতি

(I) কাঠামোগত নকশা

কাস্ট আয়রন ওয়েফার চেক ভালভটি মূলত ভালভ বডি, ভালভ ডিস্ক, ভালভ স্টেম, বসন্ত (কিছু মডেল দিয়ে সজ্জিত) এর মতো মূল অংশগুলির সমন্বয়ে গঠিত। ভালভ বডিটি কাস্ট আয়রনে কাস্ট করা হয়, পুরো ভালভের জন্য দৃ support ় সমর্থন এবং স্থিতিশীল কাঠামোগত ভিত্তি সরবরাহ করে। ভালভ ডিস্ক চেক ফাংশন অর্জনের জন্য একটি মূল উপাদান। এর আকার এবং কাঠামোগত নকশা বিভিন্ন কাজের শর্ত অনুযায়ী পরিবর্তিত হয়। সাধারণ ফর্মগুলির মধ্যে একক ডিস্ক এবং ডাবল ডিস্ক অন্তর্ভুক্ত। ভালভ স্টেমটি ভালভ ডিস্কটি সংযুক্ত করতে এবং তার চলাচলের ট্র্যাজেক্টোরিকে গাইড করতে ব্যবহৃত হয় যাতে ভালভ ডিস্কটি খোলার এবং বন্ধের সময় সঠিকভাবে এবং সুচারুভাবে চলে যায় তা নিশ্চিত করতে। কিছু চেক ভালভ স্প্রিংস দিয়ে সজ্জিত। বসন্তের কার্যকারিতা হ'ল ভালভ ডিস্কটি বন্ধ করতে, বন্ধ করার সময় সিলিং বাড়াতে এবং নির্দিষ্ট পরিমাণে জলের হাতুড়ির উপস্থিতি হ্রাস করতে সহায়তা করা।

(Ii) কাজের প্রক্রিয়া

যখন মাঝারিটি স্বাভাবিক দিকের দিকে প্রবাহিত হয়, মাঝারি দ্বারা উত্পন্ন চাপটি ভালভ ডিস্কটিকে তার নিজস্ব মাধ্যাকর্ষণ এবং সম্ভাব্য বসন্তের প্রতিরোধকে কাটিয়ে উঠতে চাপ দেবে, যাতে ভালভ ডিস্কটি ভালভ স্টেম বা পিন শ্যাফ্টের চারপাশে খোলার জন্য ঘোরে। এই মুহুর্তে, মাধ্যমটি ভাল্বের মধ্য দিয়ে মসৃণভাবে যেতে পারে এবং পুরো পাইপলাইন সিস্টেমটি একটি সাধারণ প্রবাহের অবস্থায় রয়েছে। মাঝারিটির পিছনে প্রবাহিত হওয়ার প্রবণতা একবার হয়ে গেলে, মাঝারিটির পিছনের প্রবাহ দ্বারা উত্পাদিত বিপরীত চাপ এবং ভালভ ডিস্কের মাধ্যাকর্ষণ নিজেই ভালভ ডিস্কটিকে দ্রুত বিপরীত দিকে ঘোরানো এবং ভালভ সিটের সাথে শক্তভাবে ফিট করে, এর ফলে মাঝারিটির রিফ্লাক্স চ্যানেলটি কেটে ফেলা হয়, এবং পাইপলাইনের সেই মাঝারিটি সর্বদা পরিচালনা করে।

প্রযুক্তিগত পরামিতি
